全彩屏色彩的实现方法

时间:2015-07-09 17:03:13 点击:

     全彩屏又称三基色屏,其发光像素是由红、绿、蓝三种基色的LED发光二极管组成。用InGaN(470nm)蓝、InGaN(525nm)绿和AS ALGaAS(625nm)红LED灯作为LED显示的三基色,可以提供逼真的全色性能,而且具有较大的颜色范围。
16384级灰度实现描述采集/发送子系统以每秒不少于120幅的帧频采集经GAMMA子系统变换输出的24 Bits真彩色信号,并以双存贮器交替工作的方式平稳地写入到自带的显示缓存中,在中心处理单元的控制下完成灰度的权值变换,通过传输部分传至接收模块。
    接收/灰度处理子系统自发送模块接收24 Bits真彩色信号,权值分别为20、21、22、23、24、25、26、27,每个基色有八个权值分量,通过FPGA/CPLD进行数据处理及非线性数据变换、灰度运算后,送至恒流驱动单元板从而实现16384级灰度控制信号。
    采集/发送子系统采用的主控芯片IC为美国Lattice公司的CPLD器件ispMACH 4A5-128/64-10YC,封装形式为100PQFP。它通过来自计算机的帧同步信号NVS、行消隐信号NBLK、点时钟CLK产生地址控制逻辑,逐点采集24 Bits真彩色信号并写入到交替工作的存贮器中,该存贮器芯片选用IDT71024-12或相兼容的美国ISSI的IS61C1024-12J。当帧同步信号NVS负跳变时,主控芯片IC产生存贮器交替控制信号,将刚写入的最新一帧的真彩色信号进行灰度的权值变换,通过UR0、UR1、UG0、UG1、UB0、UB1(MC3487或DS90C031B)差分至超五类双绞线上,并由UC0(RTL8208)差分输出变换后的帧同步信号ONVS、点时钟OCLK、行消隐信号ONBLK和内部同步信号AD0。 接收/灰度处理子系统通过URO、UR1、UG0、UG1、UB0、UB1(RTL8208)自超五类双绞线上接收变换后24 Bits真彩色信号,其主控芯片F1亦采用美国Lattice公司的CPLD器件ispMACH 4A5-128/64-10YC,封装形式为100PQFP。它通过来自采集/发送子系统变换后的帧同步信号ONVS、行消隐信号ONBLK、点时钟OCLK产生地址控制逻辑,逐点采集24 Bits真彩色权值信号并写入到交替工作的存贮器中,该存贮器芯片选用IDT71024-12或相兼容的美国ISSI的IS61C1024-12J。当内部同步信号AD0跳变时,主控芯片F1产生存贮器交替控制信号和电子显示屏行列地址寻址信号,将刚写入的最新一帧的真彩色信号进行电流等效化,逐点逐线地送至恒流驱动显示单元板上,从而完成一个24 Bits真彩色画面的完整显示和刷新过程。

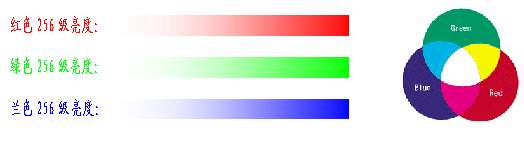

三种基色不同组合能产生的颜色数为:
256×256×256 = 16.7M种颜色
